電線タッカー　TD-1N　　特許第5961779号

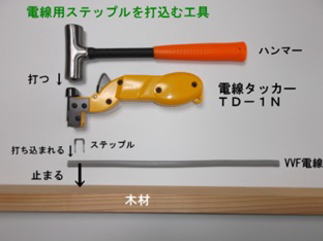

用　　途

内線用ケーブルのVVF1.6×2とVVF2.0×2対応の1号ステップルを木材等に止める電設工具です。

使　用　方　法

動画をご覧ください。

使用上のポイント

• 手袋を付けて作業する場合はステップルを収納部のゴムスポンジ面よりも少し上に置くと取り出しやすくなります。
• ステップルを中に入れると内部の磁石によって吸着固定され、カチンと小さな音がしますので確実に入っているか確認してください。
• 電繍の間隔を狭くした並列配線もできます。

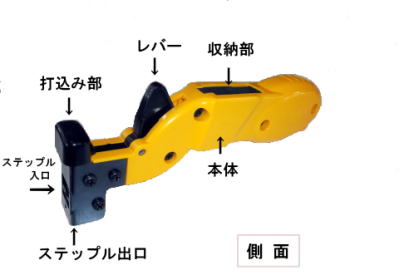

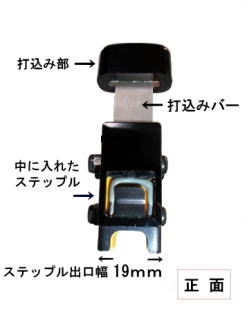

各　部　名　称

材　　質

本体：ABS樹脂
打込み部：ポリカーポネート樹脂
打込みバー：燒入れ鋼
吸着部：ネオジム磁石

寸　　法

長さ185mm×高さ75mm×幅30mm (ステップル出口幅19mm)

質　　量

120g

打込高さ

VVF1.6×2の高さ外形6.2mmを基準
※ 参考： VVF2.0×2の高さ外形は6.6mm

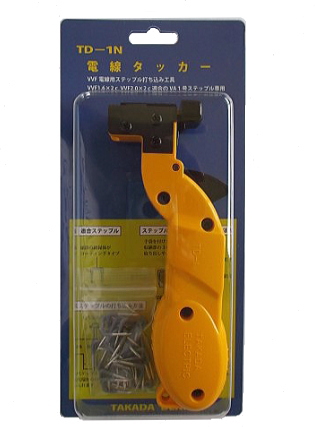

付 属 品

カワグチ製　1号ステップル　25本

適合ステップル

1号ステップル（VA1）は市販品のカワグチ製、ヒノモト（HINOMOTO）製、または同等の形状をしている絶縁体コーティングタイプのものを使用してください。同等のステップルは、他に数社の市販品がありますので、不足しても早く入手でき、価格も安価です。電気工事店、ホームセンター、家電店、電材店等でお買い求めください。
付属品にはカワグチ製が25本同梱されています。

参　考　記　述

• ステップルは必ず収納部に置かなくても、小物パーツボックスなどに入れ直接取り出して使用する方法もあります。収納部は、ステップルを置く便利な場所ですがご自身でやり易い方法で使用してください。
• 素手で使用される場合は、ステップルを収納部のゴムスポンジ面から少し上げなくても取り出しはできます。
• 「打込み部」の材質は樹脂の中でも硬度のあるポリカーボネート樹脂を採用していますので、ハンマーで強打しても破損することはありません。
• 金属製の「打込みバー」は硬度強化のため焼入れ処理をしていますので、ハンマーでステップルを打ち込んでも変形することはありません。
• ステッ プルを差し込む収納部には取り外し可能なNRゴムスポンジが付いていますが、長期間の使用により劣化した場合は補修用部品として弊社で販売していますので、お買い求めの上、交換してください。
• 本体の質量は120ｇと軽量で、作業に重さの負担はかかりません。
• 本品は1号ステップル専用ですが、2 号と3号ステップル用は現在発売しておりません。
• 適合ステップルはメーカーによって、絶縁体コーティングの肉厚に若干の差はありますが問題はありません。

• ステップルは付属品として25本付いていますが、電線タッカーの購入時に5箱（１箱100本入）以内のご注文をお受けして
  おります。ステップルだけの販売はしておりませんので取扱販売店でお買い求めください。

使用上のご注意

• 適合以外のステップルは使用しないでください。
• 本来の用途以外には使用しないでください。

販売コーナーNET SHOPPING

販売商品

◆電線タッカーTD-１N　1個　　価格 4,500円(税別）　4,950円(税込）

　　　　　　　　

【送料】　520円　　※ 10,000円以上のお買い上げで無料

◆1号ステップル（カワグチ製 100 本入）1箱　127円(税別）　139円(税込）

※１号ステップルは電線タッカーに付属品として25本付いていますが、電線タッカー
　の購入時に限り５箱以内のご注文をお受けしております。ステップルだけの販売は
　しておりません。


　数量が多い場合や電気工事業者様には見積り価格を提示いたしますので「お問い合せ」
　ページのメールフォームよりお問い合わせください。⇒お問い合わせ

ご注文方法

�@　ヤフーショッピング（クレジットやコンビニでの支払いができます。）
　 ⇒ https://store.shopping.yahoo.co.jp/takaden-shop/1003.html

�A　下記のご注文フォーム

�B　FAX：0242-54-7148　⇒　FAX用紙

支払方法

銀行振込後払い ※振込手数料はお客様ご負担にてお願いいたします。
（届いた商品を確認していただくために、後払い方式にしております。）
ヤフーショッピングではクレジット支払になりますので振込手数料が必要ありません。

商品配送

日本国内に限ります。ただし、離島等一部地域へはお届けできない場合がございます。また、通常7日以内にお届けしますが、在庫切れが生じた場合は納期の連絡をいたします。

返　　品

万が一、運送により商品の破損、または注文と違う商品が届いた場合は、賣任を持ってお取替えをさせていただきます。商品到着後10日以内に、宅配便にて送料当社着払いで返送してください。また、商品については発送前に厳重な検査をしておりますが、到着後に不良品、不具合品等がありましたら交換などの適切な対応をいたしますので、E-mail、FAX、お電話でお知らせください。
上記以外の理由で返品の場合は、未使用に限り返送料はお客様ご負担にてお受けいたします。
